ボルト強度解析の自動化
概要

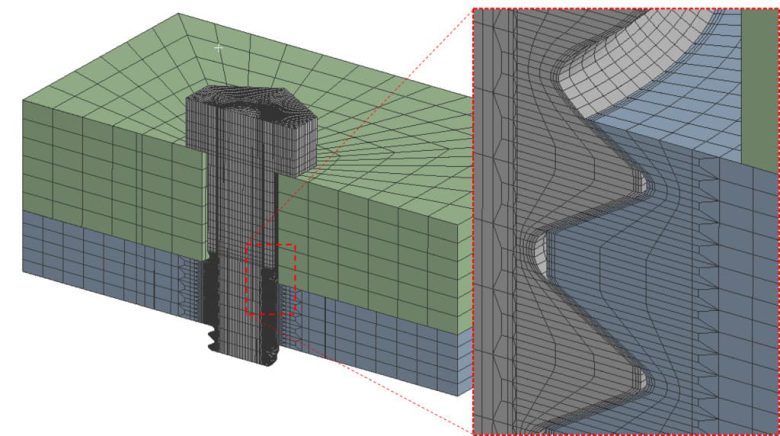

JIS規格のボルトの寸法パラメータを設定するだけで自動CADモデル作成ツールを開発しました。
ツールを使った強度解析の事例です。
- JIS規格ボルトのCADモデルを簡単に作成
- 寸法パラメータ入力から解析実行までExcelのGUI上で完結
![](https://www.bos-web.com/hp/wp-content/uploads/2023/06/eye_catch_bolt_480.jpg)
技術情報
使用ツール
ANSYS SpaceClaim
Mechanical APDL 2020R2
Altair HyperMesh 2019
ExcelVBA
キーワード
自動化、品質向上、生産性向上、JIS規格、ボルト、ねじ
詳細
解析モデル

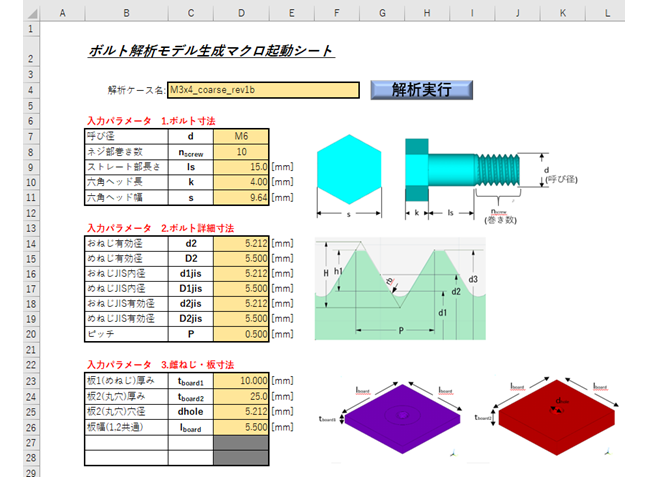

- 入力GUIはエクセル
- 実行ボタンを押すとSpaceCalimとANSYS Mechanicalがバックグラウンドで実行
![](https://www.bos-web.com/hp/wp-content/uploads/2023/06/02_GUI.png)

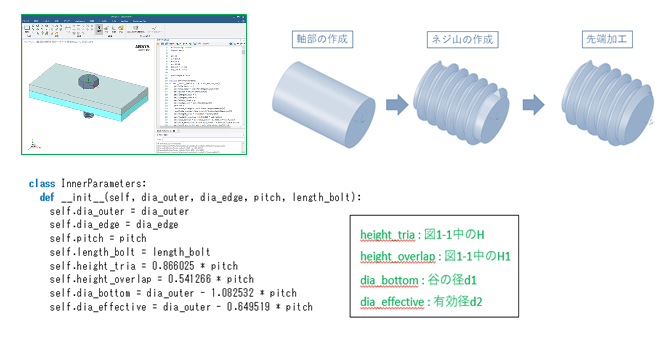

- ボルト形状をSpace Claimで自動作成
![](https://www.bos-web.com/hp/wp-content/uploads/2023/06/01_model.png)

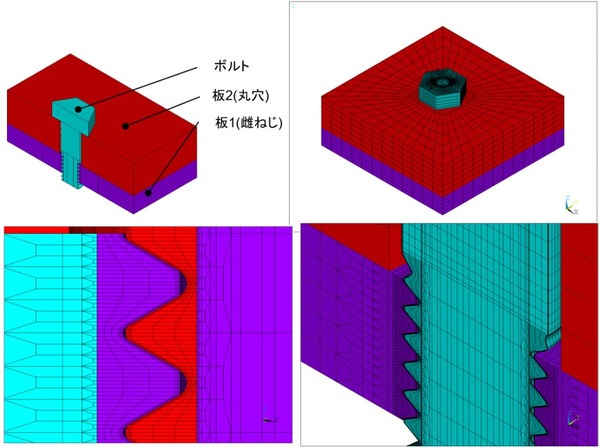

- 要素数増加を抑えながらねじ山の接触に適したメッシュを自動作成
![](https://www.bos-web.com/hp/wp-content/uploads/2023/06/03_mesh.jpg)
解析結果

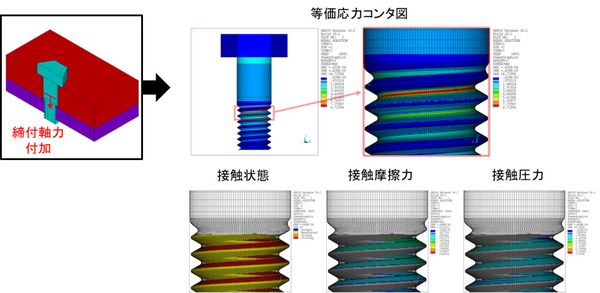

- 境界条件等を設定して計算を実行、結果を評価
- ANSYS Mechanicalで計算実行
![](https://www.bos-web.com/hp/wp-content/uploads/2023/06/04_result.jpg)
事例は以上です
